一、裝置組成

　　1、本系統全部元器件均采用標準工程件，整個實訓裝置主要由報警閥、蝶閥、排氣閥、水流、指示器、灑水噴頭、水箱、高位水箱、主泵、輔泵、控制電器、管路系統等組成。

　　2、集成 WIFI  無線電源管理系統，通過手機或其他移動終端系統監控查詢學生實驗臺的電源開關狀態;單獨開啟關閉學生實驗臺電源;全部開啟或全部關閉實驗臺電源功能;定時開啟關閉電源功能;控制范圍>50m;控制能力>96  臺。

　　二、實訓功能

　　能進行各種自動噴水滅火系統聯動操作的演示、各種噴頭的安裝及噴水試驗、擴展的滅火試驗、自動噴水滅火系統的工作原理、線路設計與連接、故障設置、判斷與排除等實驗和實訓，并可與消防系列中其它設備聯網進行各種綜合實訓。

　　三、系統技術指標

　　1、工作電壓：單相三線 220V±5% 50Hz

　　2、整機容量：<1500W

　　3、外型尺寸：不小于 2400×1000×2260(單位為 cm)

　　4、安全保護：具有漏電自動保護裝置

　　四、具體組成

　　1、報警閥一套，選用的是工程上使用的主流產品，裝有延時器、水力警鈴、壓力繼電器、排水閥，試驗閥和進出水壓力表的報警閥。

　　2、信號閥二套，選用的是工程上使用的主流產品。

　　3、自動排氣閥一套，選用的是工程上使用的主流產品。

　　4、各種噴淋一套，要求不少于五種噴淋頭且是工程上使用的主流產品。

　　5、消防水箱和高位水箱一套，裝有全部接口且是工程上使用的主流產品。

　　6、選用國標消防泵一套。

　　7、水系統管路套件一套，所選用的管材均應滿足國家相關規范標準并具有檢驗合格證明。

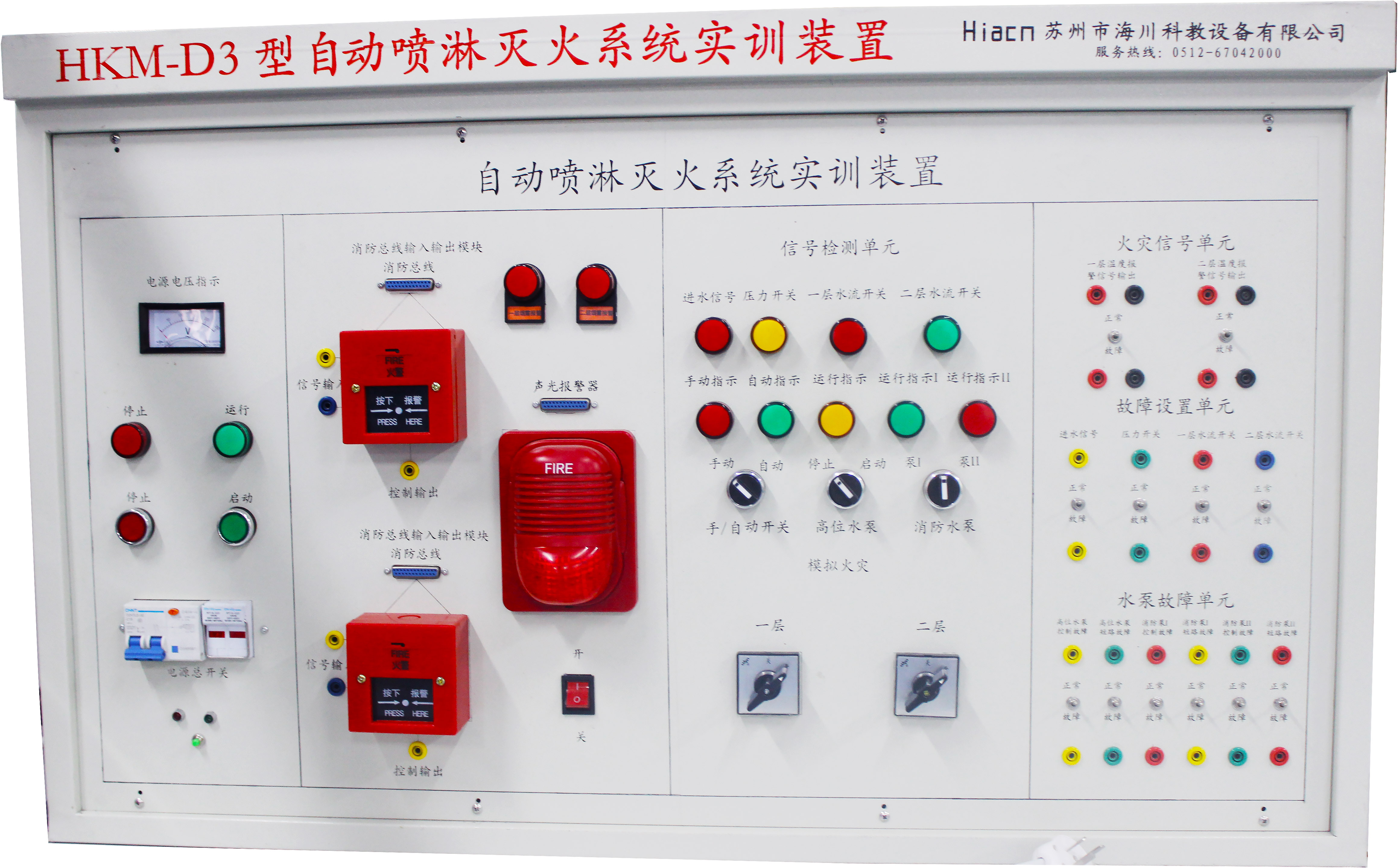

　　8、自動控制套件一套，選用的是國標元器件，能完全滿足噴淋系統的全部控制要求，所選用套件均滿足國家規范標準。

　　五、實訓裝置其他元器件由以下組成
